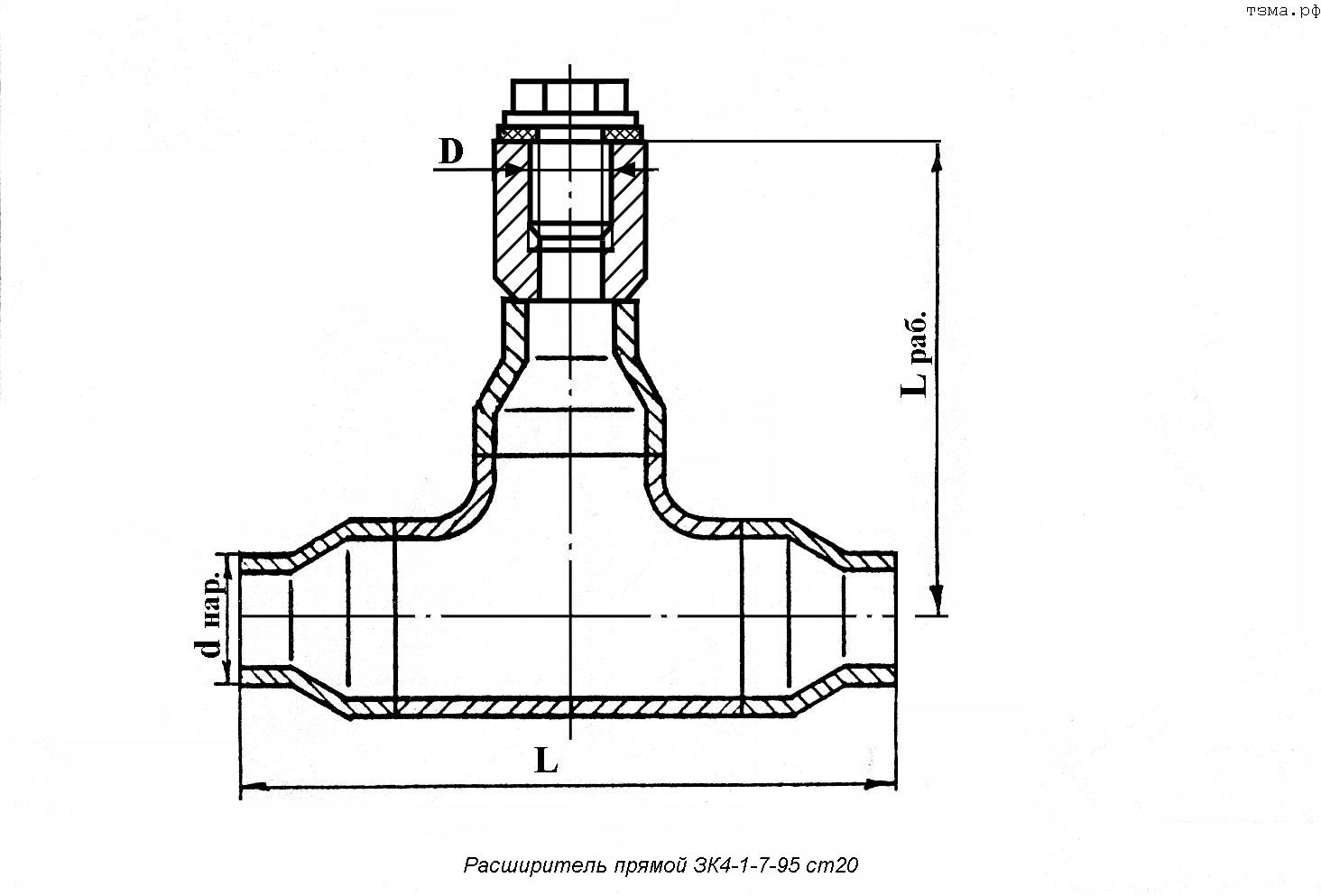

Расширитель прямой ЗК4-1-7-95 ст20

Изготавливаются по ЗК4-1-6-95, ЗК4-1-7-95, ЗК4-1-8-95, ЗК4-1-9-95

Материалы используемые при изготовлении расширителей: ст20, 09Г2С, 12х18н10т, 10х17н13м2т, 15х5м,

В соответствии с СЗК 4-1-95 расширители делятся на два вида:

- Расширитель прямой - ЗК 4-1-6-95, ЗК 4-1-7-95

- Расширитель угловой - ЗК 4-1-8-95, ЗК 4-1-9-95

Пример условного обозначения прямого расширителя с условным исполнением деталей «0», типом присоединения «1» исполнением присоединения «03» из стали 20 на условное давление 10 МПа.

«Установка 01-03-20-10-1 ЗК4-1-6-95»

В спецификациях часто встречается упрощённое обозначение расширителя расширитель прямой «ЗК4-1-6-95 Ду 25 М20*1,5 ст20», что значит - Расширитель прямой ЗК4-1-6-95, предназначенный для устаноке на трубопроводе Ду25 с резьбой для присоединения КИП М20х1.5.

Рабочее давление 16 МПа

Материал ст20

Масса кг

Рабочая температура 200

Температура окружающей среды от -40 до +40

Климатическое исполнение У1

Тип присоединения к техпроцессу приварка

Тип присоединения к прибору КИП

паспорт

технические условия ЗК 4-1-7-95

сертификаты
