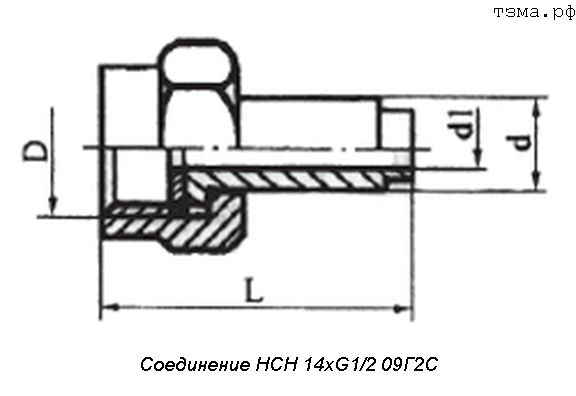

Соединение НСН 14хG1/2 09Г2С

Наиболее часто используемые типы соединений НСВ 14-М20*1,5, НСВ 14-G1/2", НСВ 14-R1/2", НСН 14-М20*1,5, НСН-14 G1/2"

Материалы используемые при изготовлении ниппельных соединений НСВ НСН: сталь20, 09Г2С, 12х18н10т.

Рабочее давление 25 МПа

Материал 09Г2С

Масса кг

Рабочая температура 200

Температура окружающей среды от -60 до +40

Климатическое исполнение УХЛ

Тип присоединения к техпроцессу приварка

Тип присоединения к прибору КИП

паспорт

технические условия ТУ 36-1104-82

сертификаты

Подключение контрольно-измерительного оборудования к стальным трубопроводам (трубы бесшовные, теплодеформированные или холоднодеформированные) выполняется с помощью ниппельных ввертных и навертных соединений. Один из вариантов – ниппельное соединение НСВ (ввертное) или НСН (навертное) обеспечивающее надежное подключение контролирующих устройств. Для большинства промышленных систем, в которых необходим контроль и регулирование параметров рабочей среды, соединение ввертное НСВ является неотъемлемым соединительным элементом.

Наиболее часто используемые типы соединений НСВ 14-М20*1,5, НСВ 14-G1/2", НСВ 14-R1/2", НСН 14-М20*1,5, НСН-14 G1/2"

В соответствие с ТУ 36-1104-82 ниппельные соединения НСВ НСН изготавливаются под стандартную бесшовную стальную трубку диаметром 14мм.

Под заказ возможно изготовление ниппельных соединений НСВ НСН для трубки других диаметров, максимальное рабочее давление ограничивается прочностью подключаемой трубки, но не может превышать 25МПа.
